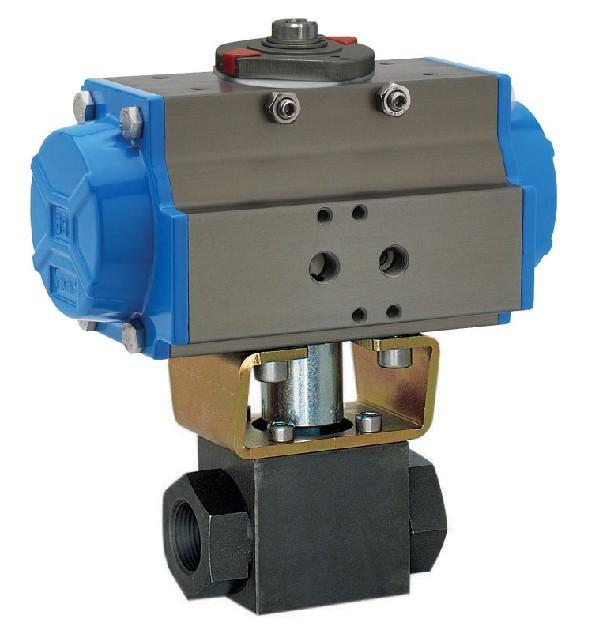

產品名稱：	氣動高壓球閥	產品型號：	Q611N
公稱通徑：	DN6～DN50	結構形式：	球形
公稱壓力：	1.6Mpa～31.5Mpa	連接方式：	法蘭、內螺紋、外螺紋、焊接、卡套
適用溫度：	≤90ºC	驅動方式：	氣動（可佩帶手操）
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、氣體、液體	生產廠家：	浦首閥門

產品說明

Q611N氣動高壓球閥是雙（單）作用氣動活塞式執行器與高壓球閥組成，是一種自動控制和遙控的新型閥門。廣泛的用于加氣站、裝罐車等高壓管道，其連接形式分內螺紋（G/NPT）、焊接、卡套等。氣動活塞式執行器采用低摩擦材料，缸體內外表面經硬質陽極氧化防腐處理，大大提高了氣缸的使用壽命。

工作原理

     當氣動執行器與電路和系統氣源接通后，空氣通過管道A或B管進入A缸（B缸）推動活塞向一端運動，從而帶動旋轉軸和球芯轉動90°
     □氣動執行器頂部連動可視器，當綠色標志指向“開”字時標志閥門開啟。
     □回信器信號燈綠燈亮?xí)r閥門處在開啟位置，而紅燈亮?xí)r閥門處在關閉位置
     □定位器可調節閥門管道流量

氣動執行器主要技術參數

氣動執行器	型號	GT系列、OAT系列
	氣源壓力	0.4 ～ 0.8 MPa
	最大回轉角度	90°～92°
	回信器	AC220V  AC110V  DC24V
	控制信號	電信號：0～0Ma  4 ～20Ma 氣信號：0.02 ～0.1 MPa
	控制氣源	潔凈、干燥壓縮空氣
	工作溫度	-20℃ ～ +90℃

 閥體主要零件材料

零件名稱	閥體	球芯	閥座	閥桿	填料	支架	連接軸
材料	鍛鋼、不銹鋼	不銹鋼	聚甲醛、聚醚醚酮	2Cr13	氟橡膠	不銹鋼	鑄鋼

氣動執行器主要部件材料

零件名稱	缸體	端蓋	活塞	軸	O型圈	螺栓
GTD	鋁合金型材 （硬質陽極氧化）	壓鑄鋁合金 （環氧樹脂噴涂）	壓鑄鋁	鋼 （鍍鎳磷合金）	NBR	SUS304

主要性能規范

型號	公稱壓力 PN（MPa）	試驗壓力Ps（MPa）		啟閉時間 （S）	工作溫度 （℃）	適用介質
		殼體	密封
Q611N	16	16	24	1～２	-35～120	天然氣、油
	35	35	50
Q614N	16	16	24	1～２
	35	35	50

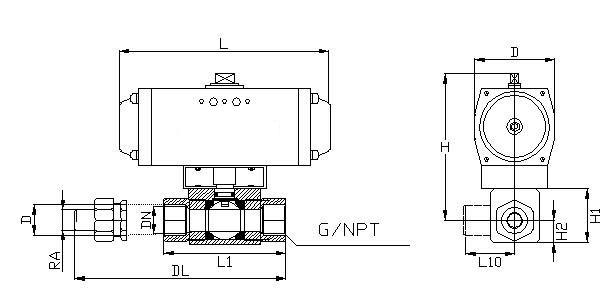

主要外形尺寸圖

 (內螺紋 )主要外形尺寸（單位：mm）

螺紋 G/NPT	DN	L1	B	D	H	H1	H2	L	H	L10	氣動執行器
1/4	6	69	26	58	150	32	13	165	150	32	GT50
3/8	10	73	32	58	150	38	16	165	150	35
1/2	15	85	38	58	150	46	19	165	150	37
3/4	20	96	49	70	210	57	24	225	210	47	GT63
1″	25	110	60	70	210	60	26	225	210	55	GT75
11/4	32	110	76	70	210	84	38	225	210	70	GT88
21/2	40	120	84	90	260	92	42	255	260	72	GT100
2″	50	140	100	120	320	111	50	330	320	80	GT115

（如選用單作用氣缸加一檔）

(卡套式 )主要外形尺寸（單位：mm）

DN	RA	D	DL	氣動執行器
6	10	M18×1.5	91	AT50
8	12	M20×1.5	95
10	14	M22×1.5	104
13	16	M24×1.5	107	AT63
16	20	M30×2	113
20	25	M36×2	134	AT75
25	30	M42×2	146
25	38	M52×2	155	AT100
32	38	M52×2	170

 （如選用單作用氣缸加一檔）

附件的選項
根據不同控制和要求可選擇下列附件：
切斷型附件：?jiǎn)坞娍仉姶砰y、雙電控電磁閥、限位開關回訊器。
調節型附件：電氣定位器、氣動定位器、電氣轉換器。
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
