產品名稱：	可調恒溫式蒸汽疏水閥	產品型號：	STC
公稱通徑：	DN15～DN100	結構形式：	恒溫式
公稱壓力：	1.6MPa	連接方式：	法蘭、螺紋
適用溫度：	-29ºC～+425ºC	驅動方式：	自動
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、蒸汽等	生產廠家：	浦首閥門

產品說明

STC可調恒溫式蒸汽疏水閥屬熱靜力型中的一種新產品。閥內感溫元件中裝有感溫劑、飽和劑、穩定劑和填充劑組成的感溫混和物，利用其對溫度的熱脹冷縮及狀態變換，使得閥門自動關閉或開啟，從而達到阻汽排水之目的。選用合適的規格便確定了冷凝水排放的溫度范圍，然后可在此范圍內根據情況要求用調節螺釘進行調節。

工作原理

       該閥根據溫度的變化造成感受溫雙金屬汽的變形，從而驅使閥芯作主復移位啟閉閥座孔，達到阻汽排放。熱敏感元件采用進口材料，靈敏度高堅固耐用。閥前始終備凝結水，形成水封，無新鮮蒸汽泄漏。排氣性能好，抗水擊，并可任意角度安裝。適用于蒸汽主管線和過熱蒸汽管線，能自動排除凝結水的排放溫度，節能效果好。

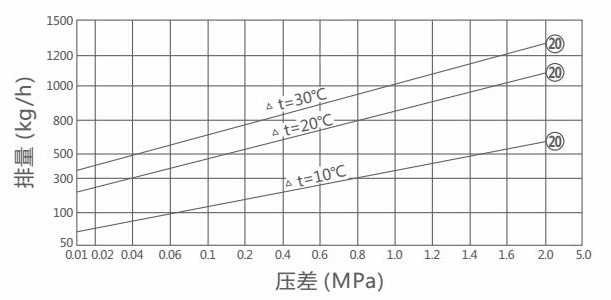

排量圖



結構分析圖



主要零部件

序號	名稱	材料
1	尾螺	Q235
2	墊片	PTFE
3	濾網	304
4	墊片	H62
5	封圈	304
6	彈簧	304
7	閥體	WCB
8	波紋管	304
9	螺帽	Q235
10	封圈	304
11	墊片	PTFE
12	調節螺桿	304
13	橡膠圈	橡膠
14	銅螺母	H62
15	套	304

注：1、圖中曲線標注的編號（4,8，12等）代表相應工作壓差下的排量及閥座代號
     2、壓差是指疏水閥的入口端與出口端的壓力差

外形結構圖

主要外形尺寸

型號	口徑DN	L	H	h	W
STC	15	150	117	43	44
	20	150	165	48	44
	25	160	170	53	44
	32	230	136	72	48
	40	230	136	72	48
	50	230	235	82	50
	65	230	235	82	62
	80	310	320	113	75
	100	310	320	113	95

主要外形尺寸

型號	口徑DN	L	H	h	W
STB	15	90	150	43	44
	20	100	150	48	48
	25	120	165	48	50
	32	130	175	72	62
	40	140	185	72	62
	50	160	195	82	75

主要外形尺寸

型號	口徑DN	L	H	h	W
CS14	15	35	176	92	49
	20	35	176	92	49
	25	37	190	102	57
ST	15	35	150	63	49
	20	35	150	63	49
	25	37	165	71	57




聲明：【STC可調恒溫式蒸汽疏水閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的STC可調恒溫式蒸汽疏水閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
